A-3: Поверхностный потолочный монтаж
Поверхностный потолочный монтаж это стандартный метод внутренней установки купольной камеры, и монтажное оборудование общего назначения входит в стандартный комплект поставки внутренней купольной камеры. Ниже перечислены элементы оборудования и инструменты, требуемые для установки купольной камеры на потолке. Все перечисленные элементы поставляются в комплекте с купольной камерой.
Требуемые элементы оборудования:
 Скоростная купольная IP-камера.
 Кронштейн для поверхностного потолочного монтажа и декоративное кольцо.
 Монтажная пластина.
Требуемые инструменты:
 Дрель.
 (+,-) Отвертка.
Для установки скоростной купольной IP-камеры на поверхности потолка выполните следующие действия.

ДЕЙСТВИЕ 1
Привинтите монтажную пластину к корпусу купольной камеры.

ДЕЙСТВИЕ 2
Распакуйте купольную камеру и достаньте из упаковки декоративное кольцо. Снимите кронштейн для поверхностного потолочного монтажа с декоративного кольца.

ДЕЙСТВИЕ 3
Установите кронштейн на потолок. Наметьте точки, где должны располагаться три монтажных отверстия.
ДЕЙСТВИЕ 4
Просверлите отверстия в потолке

ДЕЙСТВИЕ 5
Привинтите кронштейн к поверхности потолка с помощью трех винтов

ДЕЙСТВИЕ 6
Проденьте информационный кабель в центральное отверстие кронштейна и подключите кабель к корпусу купольной камеры.

ДЕЙСТВИЕ 7
Установите корпус камеры на кронштейн и поверните купольную камеру по часовой стрелке. Зафиксируйте корпус купольной камеры, затянув крепежный винт.

ДЕЙСТВИЕ 8
Установите декоративное кольцо на кронштейн. Затем установите на место колпак.

A-4: Монтаж в подвесной потолок
Ниже перечислены элементы оборудования и инструменты, требуемые для монтажа купольной камеры в подвесной потолок. Все перечисленные элементы поставляются в комплекте с купольной камерой.
Требуемые элементы оборудования:
 Скоростная купольная IP-камера.
 Кронштейн для монтажа в подвесной потолок (дополнительный аксессуар).
 Винт (в комплекте с кронштейном для монтажа в подвесной потолок).
 Стикер красного цвета (в комплекте с кронштейном для монтажа в подвесной потолок).
 Декоративное кольцо (стандартный аксессуар, в комплекте с кронштейном для поверхностного монтажа).
Требуемые инструменты:
 Инструмент для вырезания круглого отверстия в потолке.
 (+,-) Отвертка.
Для монтажа скоростной купольной камеры в подвесной потолок с использованием специального кронштейна выполните следующие действия.

 ДЕЙСТВИЕ 1

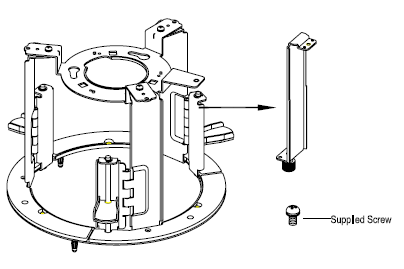

Отсоедините лопасть (указанную на рисунке) от кронштейна для монтажа в подвесной потолок и достаньте винт из упаковочного пакетика.

 ДЕЙСТВИЕ 2

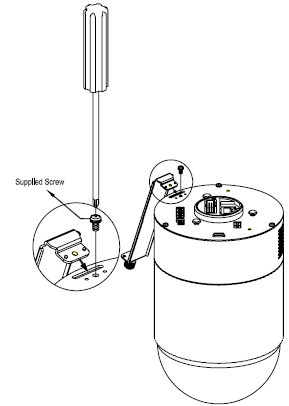

Прикрепите демонтированную лопасть к купольной камере, как показано на рисунке.



 ДЕЙСТВИЕ 3

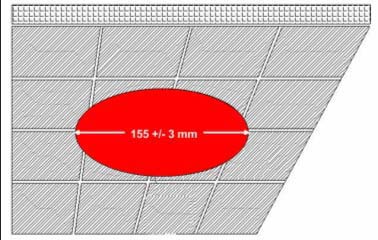

Приклейте стикер красного цвета к потолочной плите и вырежьте круглое отверстие в полотке.

 ДЕЙСТВИЕ 4

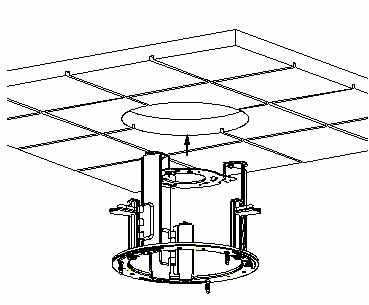

Вставьте кронштейн в отверстие в потолке.

 ДЕЙСТВИЕ 5

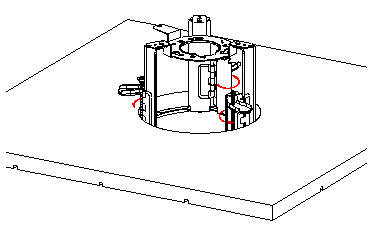

Вращайте лопасти кронштейна для крепления кронштейна к краю отверстия в потолочной плите

 ДЕЙСТВИЕ 6

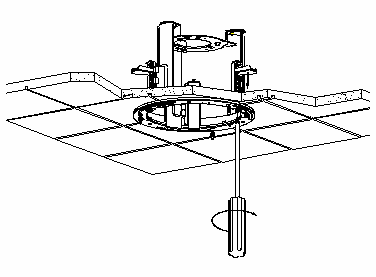

Закрепите винты, и кронштейн будет прикреплен к потолку.

 ДЕЙСТВИЕ 7
Проденьте 22-контактный информационный кабель в центральное отверстие кронштейна и подключите его к корпусу камеры.

 ДЕЙСТВИЕ 8

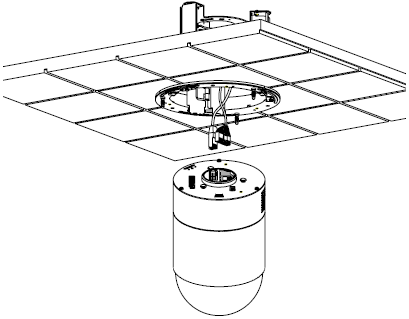

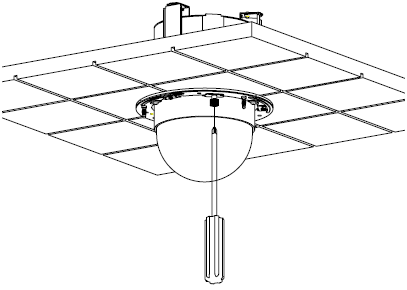

Установите корпус купольной камеры на кронштейн и поверните по часовой стрелке. Зафиксируйте корпус купольной камеры, затянув крепежный винт.

 ДЕЙСТВИЕ 9

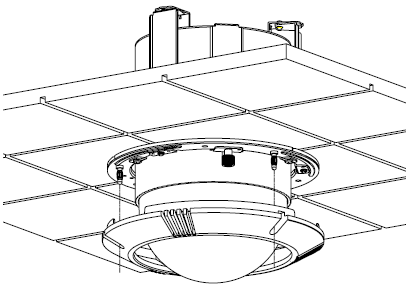

Установите декоративное кольцо на кронштейн. Затем установите на место колпак.

 A-5: Подвесной монтаж на потолке с использованием прямой трубки
Длина трубки может быть различной: 25 см или 50 см. Для подвесного монтажа купольной камеры с использованием прямой трубки выполните следующие действия.
1. Убедитесь, что потолок способен выдержать нагрузку, соответствующую весу купольной камеры и прямой трубки.
2. Подготовьте отверстие в потолке для проводки кабеля.
3. Прикрепите комплект для подвесного монтажа к потолку.
4. Вставьте кабели в прямую трубку и монтажный комплект, а затем подключите их к купольной камере.

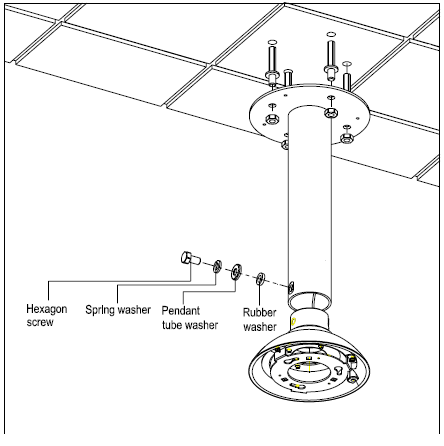

5. Прикрепите монтажный комплект к прямой трубке с помощью винтов и шайб.
6. Установите купольную камеру на монтажный комплект и закрепите с помощью винта

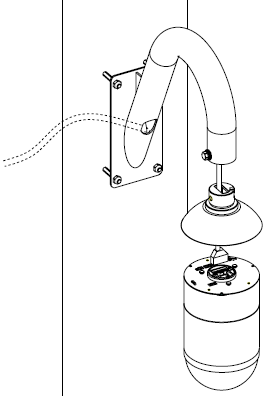

Подвесной монтаж: прямая трубка + монтажный комплект

 A-6: Настенный монтаж
A-6-1 Настенный монтаж с использованием изогнутой трубки
На следующих рисунках показаны разные способы расположения кабелей в трубке

Кабели снаружи

 Кабели внутри

 Для установки купольной камеры с использованием изогнутой трубки выполните следующие действия

1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в трубке.
2. Закрепите кронштейн на стене.
3. Вставьте кабели в изогнутую трубку и монтажный комплект и подключите кабели к купольной камере.
4. Прикрепите монтажный комплект к изогнутой трубке с помощью входящих в комплект винтов и шайб.
5. Установите купольную камеру на монтажный комплект и закрепите с помощью винта.

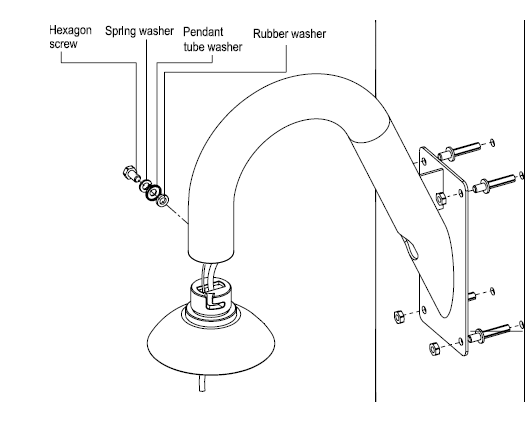

Настенный монтаж: изогнутая трубка + монтажный комплект

 A-6-2 Установка в монтажную коробку
1. Для установки купольной камеры на стене с использованием монтажной коробки и изогнутой трубки выполните следующие действия.
2. Прикрепите монтажную коробку к стене.
3. Прикрепите изогнутую трубку к монтажной коробке.
4. Вставьте кабели в изогнутую трубку и монтажный комплект, а затем подключите их к купольной камере.
5. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной камеры пользуйтесь инструкциями, приведенными в разделе A-6-1, так как действия такие же, что при установке с использованием изогнутой трубки.

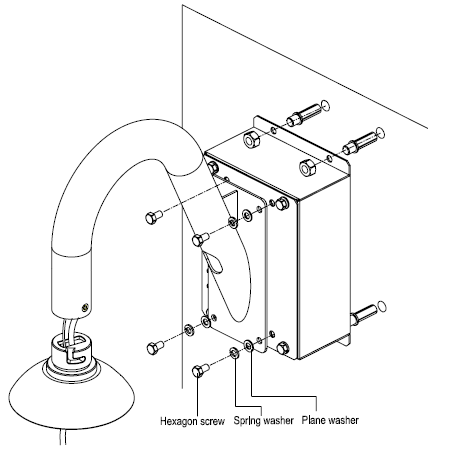

Установка на стене с использованием монтажной коробки: монтажная коробка + изогнутая трубка + монтажный комплект

 A-7: Угловой монтаж
A-7-1 Стандартный угловой кронштейн
Можно установить купольную камеру на стену с помощью углового монтажного кронштейна и изогнутой трубки.
Предлагаются различные угловые монтажные устройства разной ширины.
1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в трубке.
2. Прикрепите кронштейн к стене.
3. Прикрепите изогнутую трубку к надежно установленному кронштейну.
4. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной камеры пользуйтесь инструкциями, приведенными в разделе A-6-1, так как действия такие же, что при установке с использованием изогнутой трубки.

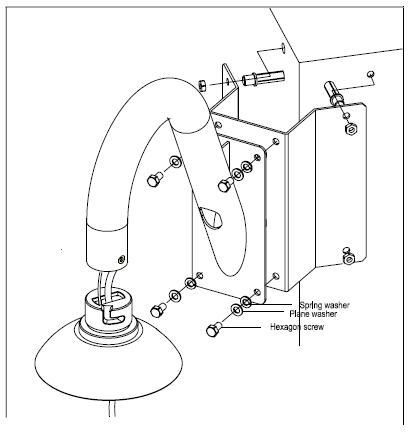

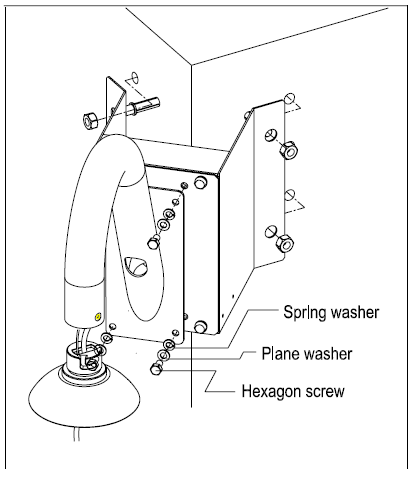

Угловой настенный монтаж: стандартный угловой монтажный кронштейн + изогнутая трубка + монтажный комплект

 A-7-2 Угловой монтаж с использованием узкой / широкой монтажной коробки
Узкая / широкая монтажная коробка для углового монтажа предназначена для использования в комплекте с изогнутой трубкой. Для установки купольной камеры с использованием угловой монтажной коробки и изогнутой трубкой выполните следующие действия.
1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в трубке.
2. Прикрепите кронштейн к стене.
3. Прикрепите изогнутую трубку к надежно установленному кронштейну.
4. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной камеры пользуйтесь инструкциями, приведенными в разделе A-6-1, так как действия такие же, что при установке с использованием изогнутой трубки.
Угловой монтаж с использованием монтажной коробки: узкая / широкая монтажная коробка + изогнутая трубка + монтажный комплект

 A-8: Установка на мачте
A-8-1 Установка с использованием узкой / широкой монтажной пластины
Возможна установка купольной камеры на мачте с использованием узкой или широкой монтажной пластины и изогнутой трубки.
1. Прикрепите монтажную пластину к мачте с помощью стальных крепежных лент.
2. Прикрепите изогнутую трубку к монтажной пластине.
3. Вставьте кабели в изогнутую трубку и монтажный комплект, а затем подключите их к купольной камере.
4. Прикрепите монтажный комплект к изогнутой трубке с помощью винтов и шайб.

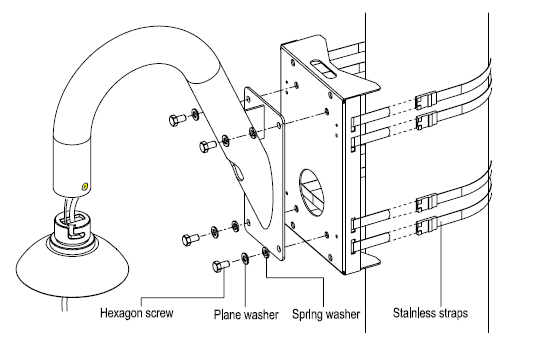

Установка на мачте: Узкая / широкая монтажная пластина для установки на мачте + изогнутая трубка + монтажный комплект

 A-8-2 Установка на мачте с использованием узкой / широкой монтажной коробки
Для установки купольной камеры на мачте с использованием узкой / широкой монтажной коробки выполните следующие действия.
1. Прикрепите монтажную коробку к мачте с помощью входящих в комплект стальных крепежных лент.
2. Прикрепите изогнутую трубку к монтажной коробке.
3. Вставьте кабели в изогнутую трубку и верхний кронштейн, а затем подключите их к купольной камере.
4. Прикрепите верхний кронштейн к изогнутой трубке с помощью винтов и шайб.
5. Прикрепите купольную камеру к верхнему кронштейну с помощью винта.

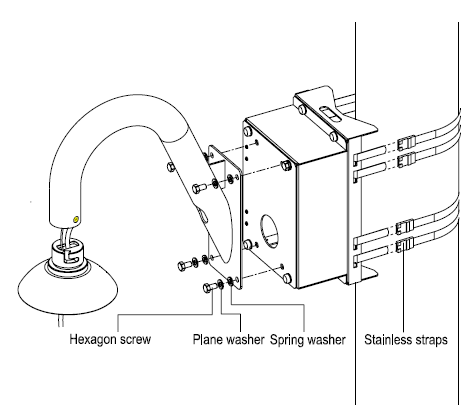

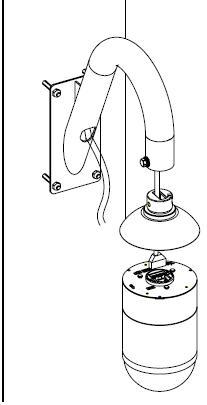

Установка на мачте: Узкая / широкая монтажная коробка для установки на мачте + изогнутая трубка + монтажный комплект

 Приложение Б: Примечания к экранному меню
Б-1: Формат вывода информации на экран

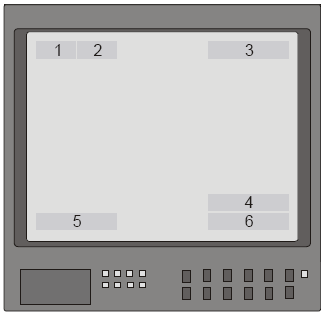

В приведенной ниже таблице представлено описание обозначения, расположения и функционального назначения представленной на экране информации



Положение	Функция	Обозначение	Описание
1	Фокусировка	А	Режим автоматической фокусировки
		М	Режим ручной фокусировки
2	Компенсация засветки фона	Х	Компенсация засветки фона выключена
		В	Компенсация засветки фона включена
3	Тревога	ALARM	Сообщение о тревоге
4	Увеличение	х1	Степень увеличения (Оптическое увеличение (Цифровое увеличение)
5	Название	• Не более 20 символов в каждом названии. • Предлагается 16 названий.
6	Идентификационный номер камеры	Представлен идентификационный номер камеры

Б-2: Настройка экранного меню
В следующем разделе приводится индивидуальная информация об экранном меню настройки. Заводская установка обозначена символом «звездочка».
Подробное описание функций приводится в разделе «Б-3: Меню настройки».

Б-3: Меню настройки

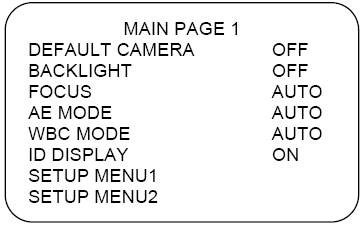

Настройку функций и параметров скоростной купольной камеры можно выполнить с помощью экранного меню. Описание функций экранного меню приводится в следующих разделах.

 Б-3-1 ЗАВОДСКИЕ УСТАНОВКИ КАМЕРЫ
Меню «ЗАВОДСКИЕ УСТАНОВКИ КАМЕРЫ» (DEFAULT CAMERA) используется для восстановления заводских установок камеры (например, компенсации засветки фона / фокуса / автоматической экспозиции / баланса белого /апертуры). После изменения настройки одного из этих пунктов установка автоматически переключается в режим <ВЫКЛ> (<OFF>). Выберите в этом пункте опцию <ВКЛ> (<ON>) для восстановления всех параметров камеры.
ПРИМЕЧАНИЕ: Настройка апертуры выполняется в «МЕНЮ НАСТРОЙКИ 2» (SETUP MENU2), а не в меню «ЗАВОДСКИЕ УСТАНОВКИ КАМЕРЫ» (DEFAULT CAMERA).
Б-3-2 КОМПЕНСАЦИЯ ЗАСВЕТКИ ФОНА
Функция компенсации засветки фона используется для предотвращения слишком темного изображения центрального объекта при наличии слишком яркого источника света позади объекта.
Выберите в этой функции установку <ВКЛ> (<ON>); центральный объект станет ярче по сравнению с краями изображения (где, скорее всего, будет располагаться источник света).
Б-3-3 ФОКУС
Автоматическая регулировка фокусного расстояния для обеспечения оптимальной четкости изображения с учетом освещения и контрастности. Предлагается два режима управления фокусировкой купольной камеры: режим ручной фокусировки (Manual) и режим автоматической фокусировки (Auto). Ниже приводится описание различных установок для разных моделей.
♦ АВТО
Оптимальный фокус обеспечивается внутренней цифровой схемой. В зависимости от условий пользователи могут выбрать один из трех режимов.
Нормальный режим автофокуса (Normal AF (Auto Focus) Mode): Купольная камера автоматические регулирует фокус.
Режим активации при увеличении (Zoom Trigger Mode): При изменении степени увеличения купольная камера снова автоматически регулирует фокус через заданное время (первоначальное значение пять секунд).
Режим интервалов автоматической фокусировки (Interval AF Mode): Режим используется для выполнения фокусировки в определенные интервалы. Во время поворота камеры по горизонтали / вертикали купольная камера выполняет фокусировку через заданное время (первоначальное значение пять секунд).
♦ РУЧНАЯ
В этом режиме пользователь может регулировать фокус вручную.

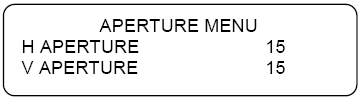

Б-3-4 АПЕРТУРА
Резкость это субъективная оценка деталей изображения. С помощью функции «АПЕРТУРА» (APEATURE) можно регулировать степень усиления контуров объектов на изображении. При съемке текста эта функция может помочь повысить резкость и получить более четкое изображение текста. Предлагается 32 уровня настройки: <00> ~ <31>. Уровень <00> соответствует опции «без усиления».
♦ АВТО
При выборе опции «АВТО» (AUTO) купольная камера автоматически выбирает правильное значение апертуры для получения качественного изображения.
♦ РУЧНАЯ
Выберите опцию «РУЧНАЯ» (MANUAL), если Вы хотите выполнять регулировку апертуры вручную. Чем выше значение, тем выше усиление.

 Б-3-5 РЕЖИМ АВТОМАТИЧЕСКОЕ ЭКСПОЗИЦИИ
Экспозиция это количество света поступающее на чувствительный элемент и зависящее от того, как широко открывается диафрагма объектива (регулировка диафрагмы), как долго чувствительный элемент подвергается воздействию света (выдержка затвора), и других параметров экспозиции. Этот пункт меню позволяет выполнить настройку функции автоматической экспозиции (AE).
♦ АВТО
В этом режиме функции управления диафрагмой и АРУ (автоматической регулировкой усиления) используются вместе для автоматического выбора экспозиции для обеспечения постоянного качества изображения. В этом режиме используется фиксированная выдержка затвора: 1/60 (NTSC) или 1/50 (PAL). Для регулировки уровня яркости можно использовать функцию компенсации экспозиции (Exposure Comp.). Значение компенсации экспозиции выбирается в диапазоне от <0> до <16>. При этом усиление регулируется в диапазоне от -10,5 дБ до 10,5 дБ. Шаг регулировки составляет 1,5 дБ. Значение компенсации экспозиции <7> соответствует значению усиления 0 дБ. Камера не компенсирует яркость, если в опции «Компенсация экспозиции» (Exposure Comp.) выбрана установка <ВЫКЛ> (<OFF>). Заводская установка: <ВЫКЛ> (<OFF>).

♦ ЯРКОСТЬ
Функция управления яркостью (BRIGHT) предназначена для регулировки диафрагмы (IRIS) и АРУ (AGC) с использованием внутреннего алгоритма. Яркость регулируется усилением при плохом освещении и диафрагмой при ярком освещении.
♦ ЗАТВОР
При использовании этой опции (SHUTTER) основную функцию управления экспозицией выполняет выдержка затвора; при этом диафрагма и АРУ действуют автоматически вместе с функцией выдержки затвора для обеспечения постоянного уровня экспозиции.
♦ УСИЛЕНИЕ
Функция автоматической регулировки усиления (GAIN) выполняет основную функцию управления экспозицией, приоритетную по сравнению с опциями «ЗАТВОР» (SHUTTER) и «ДИАФРАГМА» (IRIS). Внутренний алгоритм действует автоматически для обеспечения постоянного уровня экспозиции.
♦ ДИАФРАГМА
При использовании этой опции (IRIS) диафрагма играет приоритетную роль при регулировки экспозиции. Функции «Выдержка затвора» и «АРУ» действуют автоматически вместе с функцией «Диафрагма» для обеспечения постоянного уровня экспозиции. Степень открывания диафрагмы объектива управляет количеством света, поступающим на чувствительный элемент. При увеличении значения диафрагменного числа F (F/1.6, F/2, F/2.4, и т.д.) количество света, поступающего на чувствительный элемент, уменьшается.
Б-3-6 БАЛАНС БЕЛОГО
Для расчета всех других цветов цифровая камера должна определить эталонную цветовую температуру, что является способом измерения качества источника света. Эта температура измеряется в градусах по Кельвину (К). Вы можете выбрать один из режимов регулировки уровня белого в соответствии с условиями. В приведенной ниже таблице представлена цветовая температура некоторых источников света.

Источники света	Цветовая температура (К)
Значительная облачность	6,000 - 8,000
Полуденное солнце при ясном небе	6,500
Внутреннее освещение	2,500 - 3,000
Электрическая лампочка 75 Вт	2,820
Пламя свечи	1,200 - 1,500

♦ АВТО
В этом режиме (AUTO) функция баланса белого работает в пределах своего диапазона цветовой температуры. В этом режиме значение баланса белого вычисляется на основании цветовой информации, поступающей со всего экрана. Для вычисления правильного значения за основу берется цветовая температура, излучаемая черным объектом, в диапазоне от 3000 K до 7500 K.

♦ ВНУТРЕННИЙ
В этом режиме (INDOOR) используется цветовая температура 3200 K.
♦ ВНЕШНИЙ
В этом режиме (OUTDOOR) используется цветовая температура 5800K.
♦ ATW
Режим автоматического отслеживания баланса белого. Купольная камера принимает сигналы в диапазоне от 2000 K до 10000 K.
♦ РУЧНОЙ
В этом режиме можно регулировать уровень белого вручную; усиление красного и усиление синего может регулироваться в диапазоне от 0 до 128.

Назад в раздел
