Цифровой бескинематический магнитофон «Snake»
предназначен для одно и двухканальной цифровой записи звуковых данных на любые твер-дотельные носители PCMCIA и жесткие диски PCMCIA.
Управление записью осуществляется вручную «по кнопке», с помощью дистанционного управления и/или по срабатыванию акусто-пуска по каждому из каналов. Запись информации мо-жет производиться как по микрофонному, так и по линейному входам независимо по каналам. По-лоса записываемых частот и коэффициент компрессии записи устанавливается также независимо для каждого канала. Возможна установка автоматического включения и выключения магнитофона в заданное время по встроенному в магнитофон таймеру. Выбор и установка всех параметров и режимов работы изделия осуществляется по последовательному каналу связи RS232 при помощи персонального компьютера. Встроенная в магнитофон функция маскирования записи с использо-ванием ключа совместно с возможностью аварийного уничтожения ключа непосредственно опера-тором по нажатию кнопки, делает затрудненным доступ к записанным данным посторонних лиц. Все сделанные записи имеют временную привязку, т.е. снабжаются метками даты и времени на-чала и окончания. Имеется также режим непрерывной записи «по кольцу». Время записи ограни-чено только емкостью используемых в магнитофоне носителей. Перенос данных на компьютер осуществляется подключением носителей через PCMCIA-порт персонального компьютера. Авто-матическое определение емкости и напряжения питания (3.3в/5в) носителя.
Магнитофон выполнен в прочном металлическом корпусе, на котором расположены:
• три управляющих кнопки;
• два разъема для подключения дистанционного управления записью по двум каналам; светодиодный индикатор для отображения текущего состояния магнитофона;
• два разъема для подключения внешних микрофонов или аппаратуры имеющей линейный выход;
• гнездо для подключения головных телефонов;
• разъем RS232 для управления работой и изменения рабочих параметров магнитофона от персонального компьютера;
• гнездо для непосредственного подключения/отключения PCMCIA FLASH носителей или жестких дисков через PCMCIA адаптер;
• гнездо для подключения питания магнитофона.
Основные параметры
Габаритные размеры (без PCMCIA FLASH носителя/адаптера) - 125х85х16 мм
Вес (без PCMCIA FLASH носителя/адаптера)
Напряжение питания (для носителя 3.3в) - 3,6-6,5В
Напряжение питания (для носителя 5в) - 5,5-6,5В
Потребляемый ток:
- в состоянии «ЗАПИСЬ» - 41-105 мА
- в состоянии «СТОП» - 35 мА
- в дежурном режиме - 800 мкА
Количество независимых каналов записи - 2
Полоса записываемых частот (кГц) - 16, 7.6, 3.6
Коэффициенты компрессии - 1, 3, 4, 5, 8
Скорость записи на канал
- максимальная - 230 Мб/час.
- минимальная - 7.2 Мб/час.
Время записи - не ограничено
Чувствительность по микрофонному входу:
- минимальная - 2.5мВ(2кОм)
- максимальная - 13 мВ(2кОм)
Входное сопротивление в режиме записи по линейному входу - 82к0м
Отношение сигнал/шум при Uвx = 1 В и коэффициенте компрессии 4, не взвешенное - 78дБ
Коэффициент гармоник (на частоте 1 кГц и U вх. 1 В) 1%
Уровень сигнала на выходе головных телефонов 500 мВ
Диапазон рабочих температур От -10°до +60°С

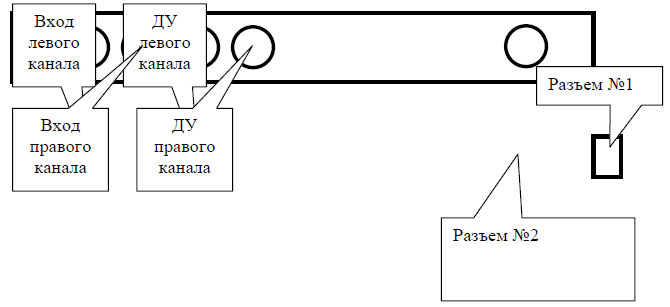

Рисунок №1
От переполюсовки аппарат защищен диодом, включенным параллельно входу питания.
(Вид со стороны монтажа ответного разъема)
Запитывать аппарат через разъем №2 на рисунке №1. От переполюсовки аппарат защищен диодом, включенным параллельно входу питания.
• Контакт №1 наружный –0в;
• Контакт №2 центральный– 3,6в&pide;6,5в;

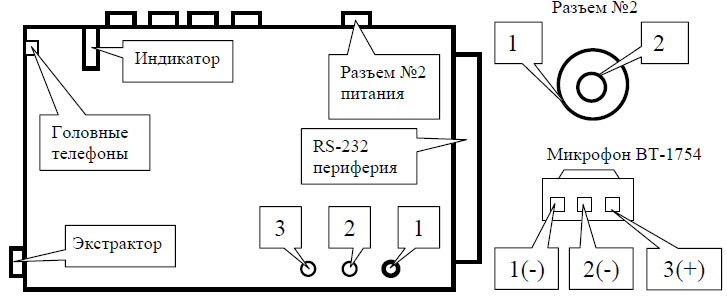

Рисунок №2 Рисунок №3
1 (рисунок №3) – земля левого/правого канала (белый, черный);
2 (рисунок №3) – земля левого/правого канала (белый, черный);
3 (рисунок №3) – сигнал вход левого/правого канала (красный);
Длительность записи при использовании диска емкостью 40 МБ при различных значениях коэффициента компрессии и полосы записываемых частот
Таблица №1 параметров плотности записи (Мб/час.):
|
Частота
|
Сжатие (раз)
|
||||
|
1 |
3 |
4 |
5 |
8 |
|
|
3,6 кГц |
60 |
20 |
15 |
12 |
7,5 |
|
7,6 кГц |
120 |
40 |
30 |
24 |
15 |
|
16 кГц |
240 |
80 |
60 |
48 |
30 |
Таблица №2
Назначение контактов разъема№1. Остальные контакты являются служебными и подключение к ним запрещено.
|
11 |
Вход правый канал |
36 |
ДУ правый канал |
|
12 |
Аналоговая земля |
37 |
Цифровая земля |
|
13 |
Аналоговая земля |
38 |
Цифровая земля |
|
14 |
Вход левый канал |
39 |
ДУ левый канал |
|
20 |
Питание +3,6вч6,5в |
45 |
Земля |
|
21 |
Питание +3,6вч6,5в |
46 |
Земля |
|
22 |
Питание +3,6вч6,5в |
47 |
Земля |
Проводной микрофон
Назначение: проводной микрофон с микрофонным усилителем предназначен для переда-чи акустической информации на расстояние до 250 м по двухпроводной неэк-ранированной линии связи.
Технические характеристики:
Напряжение питания 12 В
Ток потребления 10 мА
Выходное напряжение НЧ сигнала (Rн = 620 Ом ± 20 %) 250 мВ
Диапазон звуковых частот 50 - 12000 Гц
Рекомендуемая длина 2-х про-водной неэкранированной па-ры 250 м
Максимальная длина 2-х про-водной неэкранированной па-ры 1 км
Габаритные размеры 20 × ∅ 8 мм

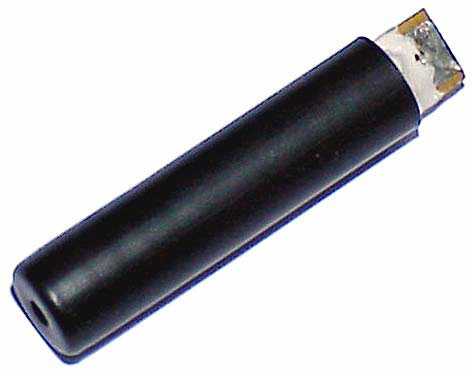

Проводной микрофон выполнен в виде цилиндра. На одном из торцов цилиндра имеются контактные площадки для подпайки провода от линии связи.
Полярность подключения значения не имеет. В качестве приемного устройства рекомендуется использовать специальный адаптер.

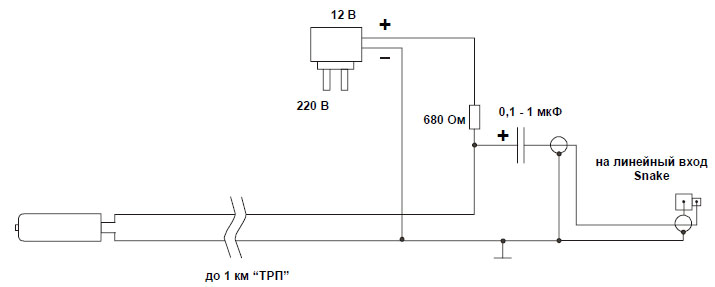

Схема подключения ПМ 010 к линейному входу магнитофона.
