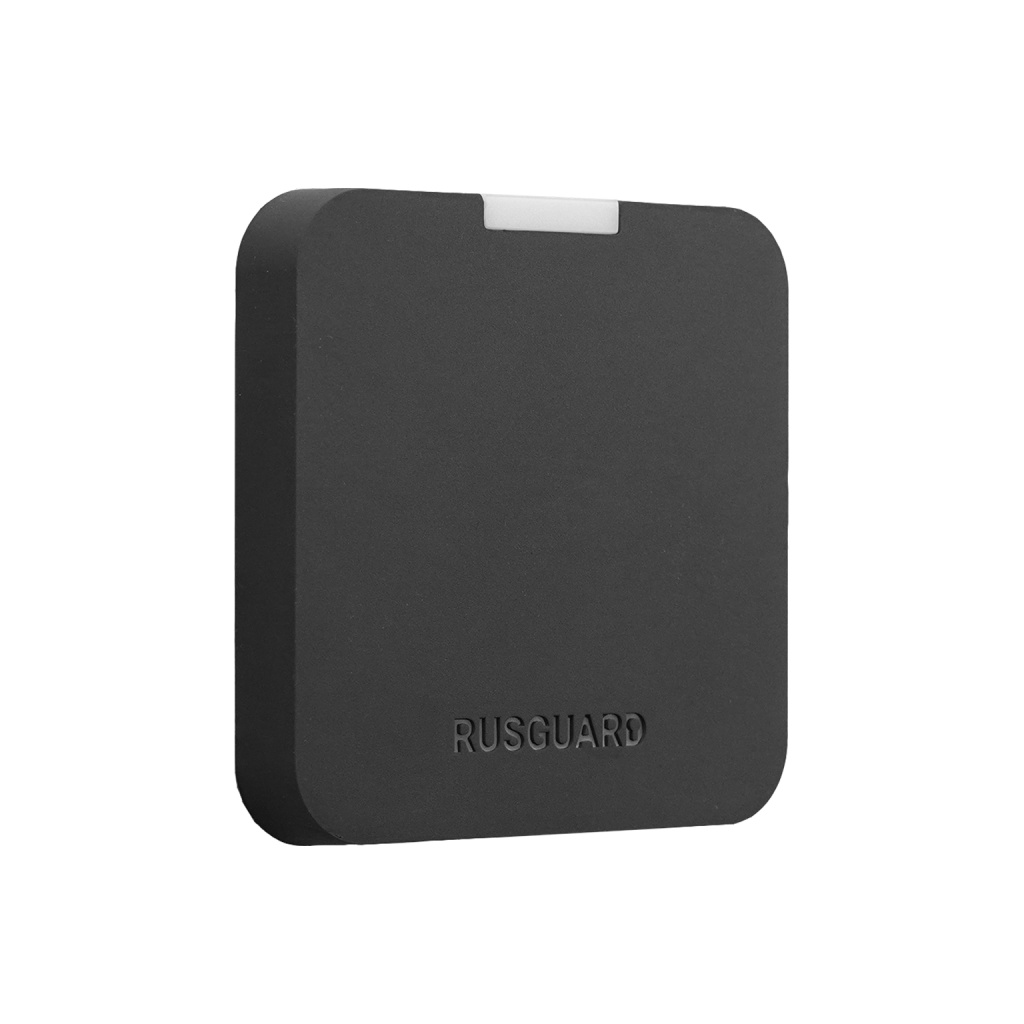

Считыватель карт R25-Multi

R25-Multi – это мультиформатный считыватель RFID-карт от RusGuard. Ключевое отличие устройства – небольшая толщина (всего 13 мм), а также возможность монтажа как на плоскую стену, так и на подрозетник.

Какие идентификаторы поддерживаются?

• Карты с частотой 125 KHz: Em-Marine, HID Prox II, Temic;
• Карты с частотой 13,56 MHz: Mifare (ID, Ultralight, Classic, Plus, DesFire), банковские карты;
• Смартфоны и другие умные устройства с поддержкой NFC;
• Смартфоны с поддержкой BLE;

Для карт формата Mifare (ID, Classic, Plus) доступна работа с защищенной областью памяти (уровни шифрования SL1 и SL3).

При использовании смартфона возможны два варианта идентификации:

1. Установка бесплатного мобильного приложения RusGuard Key (Android, iOS)
2. Работа с платежными системами (Google Pay, Apple Pay, Mir Pay)

Ключевые особенности

Монтаж

Считыватель имеет плоскую заднюю часть, что позволяет монтировать его на плоские стены. При этом есть возможность монтажа считывателя на подрозетник: устройство имеет отверстия для крепления на стандартный подрозетник диамтетром 68 мм, а его габариты (91х91 мм) полностью скрывают подрозетник.

Кастомизация

Считыватель R25-Multi имеет кастомизируемую лицевую часть (крышку). По умолчанию считыватель поставляется с одной черной и одной белой крышкой с логотипом RusGuard. По пожеланию заказчика на лицевую часть крышки считывателя может быть нанесен логотип или любое другое изображение. Кроме того, крышка может быть выполнена из силикона любого цвета. Возможность кастомизации крышки считывателя необходимо уточнить у менеджеров RusGuard перед заказом.

Режимы работы

Режим «Считыватель»

Режим работы по умолчанию. Устройство передает в контроллер (RusGuard или другого производителя СКУД) информацию об идентификаторах. Решение о доступе принимает контроллер.

При работе в составе СКУД RusGuard подключение к контроллеру осуществляется через защищенный интерфейс RBus. В этом случае настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) происходит полностью в программном обеспечении RusGuard Soft.

Если считыватель работает в составе сторонней СКУД, то подключение к контроллеру осуществляется через интерфейс Wiegand (26-58). Настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) осуществляется при помощи утилиты RusGuard Reader Config. Утилита позволяет определить, с какими картами будет работать считыватель, в каком режиме, можно изменить модель цветовой индикации, произвести эмиссию карт Mifare и многое другое.

Режим «Автономный контроллер»

Считыватель может использоваться в качестве автономного контроллера. В этом случае к нему подключается электромагнитный или электромеханический замок (до 1А). Опционально к устройству также можно подключить датчик состояния двери (геркон), а также кнопку выхода или другой считыватель. В памяти устройства может храниться до 1500 ключей.

Внесение изменений в конфигурацию считывателя может происходить тремя способами:

• Мастер-карта;
• Кнопка программирования, размещенная на тыльной стороне устройства;
• Подключение к ПК с использованием специализированной утилиты RusGuard Reader Config.

Занесение ключей в память считывателя происходит при помощи мастер-карты.

Режим RS-485

Считыватель может выполнять различные задачи вне СКУД. Например, с его помощью можно разрешать запуск станков и агрегатов, открывать персональные шкафчики или витрины. В таких ситуациях нет необходимости в большой профессиональной СКУД с контроллерами и серверами. При этом есть потребность в считывании данных с бесконтактных карт, причем зачастую, на большом удалении от ПК.

Эту задачу можно решить путем подключения считывателя RusGuard к шине RS-485 с последующей конвертацией сигнала в USB или LAN­-интерфейс. Принимающее устройство (ПК, мини-ПК, контроллер на базе Linux) будет получать данные с карты и нужным образом их интерпретировать.

Этот функционал можно расширить, организовав передачу данных через API. В этом случае будет доступно управление работой считывателей и их настройка из внешнего программного обеспечения. Таким образом можно создать мини-СКУД с базовым набором возможностей.

Дополнительные возможности

• Настраиваемая полярность управления светодиодами и звуковой сигнализацией
• Датчик отрыва от стены;
• Электронные компоненты надежно защищены эластичным влаго- и морозоустойчивым компаундом;
• Гибкая настройка параметров и режимов работы через утилиту RusGuard Reader Config для работы считывателя со сторонними контроллерами СКУД;
• Обновление прошивки через порт micro-USB или через контроллеры RusGuard, подключённые по LAN.
